Konstrukce kolektoru SUNTIME 1.4

Srdcem velkoplošného kolektoru SUNTIME 1.4 je celoměděný pájený absorbér (jímací plocha kolektoru) s vysoceselektivním povrchem TiNOX® nebo SUNSELECT® (zaručena 95% přeměna slunečního záření na teplo a max. 5% ztráty sáláním).

Rám kolektoru je vyroben z hliníkových eloxovaných profilů, které svým tvarem nevyžadují použití dalších, tzv. zasklívacích profilů. Konstrukce rámu zabraňuje zachytávání sněhu na čelní ploše, což podstatně zvyšuje solární zisk v zimním období. Čelní plocha je zasklena 4 mm silným solárním kaleným sklem. Pro snížení tepelných ztrát má SUNTIME izolovanou zadní stěnu minerální vatou o tloušťce 30 mm a PUR deskou o tloušťce 20 mm. Boční stěny jsou izolovány minerální vatou o tloušťce 20 mm. K napojení SUNTIME do solárního okruhu slouží měděné trubky o průměru 22 mm.

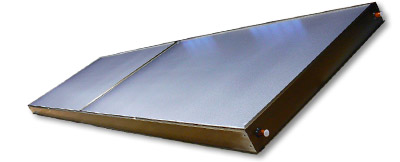

Solární kolektor Suntime 1.4.

Solární kolektor Suntime 1.4.

Technická data solárního kolektoru

Plocha apertury 3,68 m2
Absorpční plocha 3,66 m2
Vnější rozměr 1063 mm x 3770 mm
Krycí sklo solární 4 mm, bezpečnostní
Připojovací rozměr Cu trubka Ø 22 mm
Tepelná izolace minerální vata 30 mm + PUR 20 mm
Objem teplonosné kapaliny 2,2 l
Hmotnost 78 kg
Povrch absorbéru vysoceselektivní vrstva
Solární absorptivita 95 % ± 2 %
Emisivita při 100°C 4 % ± 2 %
Optická účinnost 80 %
Doporučená pracovní teplota do 100 °C
Maximální přetlak teplonosné kapaliny 6 bar
Testovací tlak 10 bar
Doporučený průtok 80 – 240 l / h kolektor
Rám kolektoru eloxovaný hliníkový profil
Stagnační teplota ** 203 °C
Energetický zisk * 1600 – 2400 kWh / rok
* Energetický zisk kolektoru je závislý na způsobu provozování,
orientaci kolektoru na jižní stranu, sklonu kolektoru a geografickém místě.
** (intenzita slunečního záření G = 1000 W/m2; teplota okolí tas = 30°C)
