Ekologické zplynovací kotle na kusové dřevo

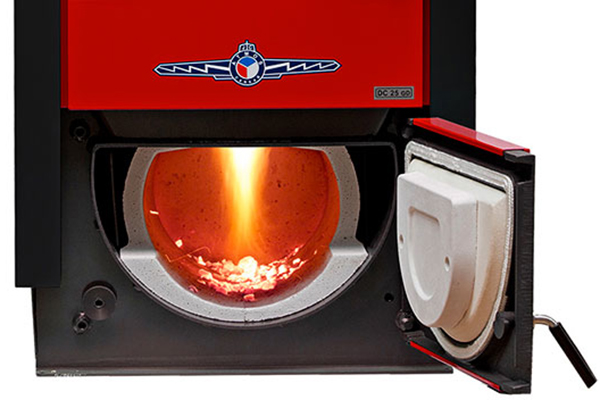

Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.
Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.
Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.
Výhody zplynovacích kotlů na kusové dřevo ATMOS
- Možnost spalovat velké kusy dřeva (kusové dřevo)
- Velký zásobník paliva - dlouhá doba hoření
- Trubkový výměník
- Vysoká účinnost nad 90 % - primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
- Malé rozměry a nízká hmotnost
- Vysoká kvalita
Kotle DCxxGD splňují všechny podmínky pro získání Kotlíkové dotace.

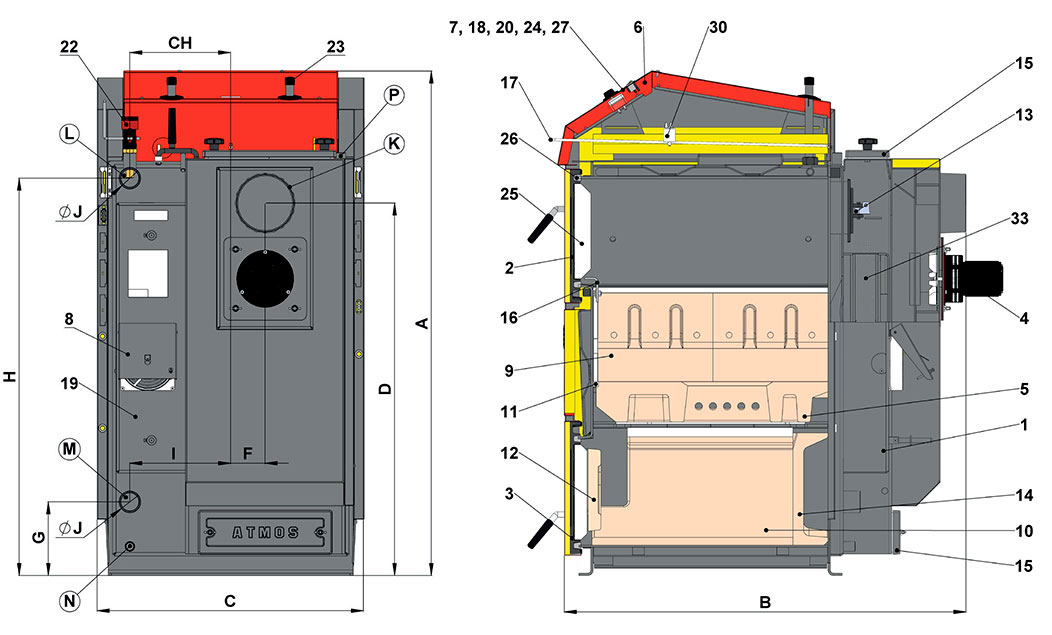

Technické informace

1. | Těleso kotle | 18. | Teploměr |
2. | Dvířka přikládací (vrchní) | 19. | Přívodní vzduchový kanál |
3. | Dvířka popelníková - spalovacího prostoru (spodní) | 20. | Vypínač s kontrolkou |
4. | Ventilátor - odtahový (S) | 22. | Regulátor tahu - Honeywell FR 124 |
5. | Žáruvzdorná tvarovka - tryska | 23. | Chladící smyčka proti přetopení |
6. | Ovládací panel | 24. | Regulační termostat ventilátoru (kotlový) |
7. | Bezpečnostní termostat | 25. | Výplň dvířek - Sibral |
8. | Regulační klapka | 26. | Těsnění dvířek - šňůra 18x18 |
9. | Žáruvzdorná tvarovka - u typu GD - bok topeniště | 27. | Spalinový termostat |
10. | Žáruvzdorná tvarovka - u typu GD - kulový prostor | 30. | Kondenzátor ventlátoru |
11. | Těsnění - trysky - 12x12 (14x14) | 33. | Trubkový výměník (trubkovnice) |
12. | Žáruvzdorná tvarovka - půlměsíc | ||
13. | Zatápěcí záklopka | K | hrdlo kouřovodu |
14. | Žáruvzdorná tvarovka - u typu GD - zadní čelo kulového prostoru | L | výstup vody z kotle |
15. | Čistící víko | M | vstup vody do kotle |
16. | Clona rámečku | N | nátrubek pro napouštěcí kohout |
17. | Táhlo zatápěcí záklopky | P | nátrubek pro čidlo ventilu ovládajícího chladící smyčku |
Typ kotle | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD |
A | 1281 | 1281 | 1281 | 1435 | 1435 |
B | 820 | 1020 | 1020 | 1120 | 1120 |
C | 680 | 680 | 680 | 680 | 680 |
D | 945 | 945 | 945 | 1095 | 1095 |
E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
F | 87 | 87 | 87 | 82 | 78 |
G | 185 | 185 | 185 | 185 | 185 |
H | 1008 | 1008 | 1008 | 1152 | 1152 |
CH | 256 | 256 | 256 | 256 | 256 |
I | 256 | 256 | 256 | 256 | 256 |
J | 6/4" | 6/4" | 6/4" | 2" | 2" |
Typ kotle | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD | |
Výkon kotle | kW | 19 | 25 | 29,8 | 40 | 49 |
Předepsaný tah komína | Pa | 16 | 18 | 20 | 22 | 24 |
Maximální pracovní přetlak vody | kPa | 250 | 250 | 250 | 250 | 250 |
Hmotnost kotle | kg | 376 | 469 | 466 | 548 | 565 |
Objem vody v kotli | l | 73 | 105 | 105 | 112 | 128 |
Objem palivové šachty | dm3 | 80 | 120 | 125 | 160 | 160 |
Max. délka dřeva | mm | 330 | 530 | 530 | 530 | 530 |
Průměr kouřového hrdla (kouřovodu) | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
Účinnost | % | 90,3 | 90,5 | 90,8 | 90,5 | 92,0 |
Teplota spalin při jmenovitém výkonu | °C | 145 | 132 | 155 | 175 | 183 |
Předepsané palivo (preferované) | Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 % | |||||
Minimální teplota vratné vody | °C | 65 | ||||
Třída kotle | 5 | 5 | 5 | 5 | 5 | |
Třída energetické účinnosti | A+ | A+ | A+ | A+ | A+ | |
Dotované kotle v ČR | ✓ | ✓ | ✓ | ✓ | ✓ |
