Kombi kotle na dřevo nebo uhlí s hořákem na pelety nebo ELTO

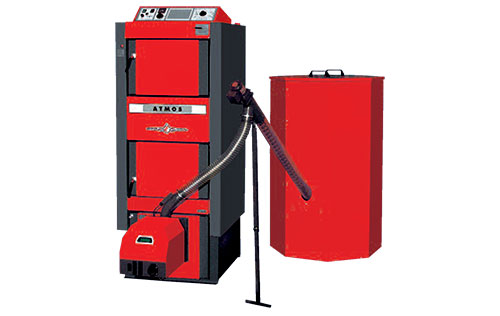

Řada kombi kotlů ATMOS DC18SP, DC25SP, DC30SPX, DC32SP umožňuje ekologické spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety (DCxxSP(SPX) - kód: H0048). Kotel umožňuje podle typu střídání paliv, ruční topení dřevem a plně automatické topení topíme peletami. V případě potřeby je samozřejmostí, možnost koupit kotel bez hořáku, s tím, že si jej pořídíme později anebo jej použijete z minulého kotle.

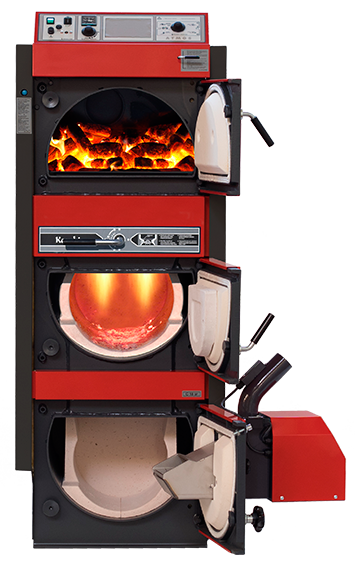

Kotel je konstruován jako těleso se třemi nad sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, tak jak to známe u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zepředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Spalovací systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují, a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem, a proto vystačíme s jedním komínem.

Nové kombi kotle ATMOS C18SP a C25SP umožňují ekologické spalování hnědého uhlí a dřeva jako náhradního paliva (na zátop) na principu generátorového zplynování v kombinaci s hořákem na pelety - kód: H0048.

Kotel je konstruován jako těleso se třemi nad sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování hnědého uhlí, tak jak to známe u klasických zplynovacích kotlů, které vyrábíme standardně (CxxS(T)). Třetí, nejspodnější komora je zepředu osazena hořákem na pelety ATMOS A25.

Výhody kotlů ATMOS

  • možná kombinace jednotlivých druhů paliv - střídání paliva bez úprav na kotli dřevo + pelety, uhlí + pelety (CxxSP)
  • vysoká účinnost při jednotlivých palivech - prakticky stejná jako u speciálních kotlů na pelety (až 92,3 % při jmenovitém výkonu)
  • levnější řešení - sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření (komín) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější
  • malý zastavěný prostor - oproti více kotlům
  • jeden komín a kouřovod
  • ekologický provoz – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189 (DC18SP, DC25SP, DC30SPX, DC32SP, C18SP, C25SP)
  • dotovaný kotel – (DC18SP, DC25SP, DC30SPX, DC32SP)
  • kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva/uhlí

 Kotle DC18SP, DC25SP, DC30SPX, DC32SP splňují všechny podmínky pro získání Kotlíkové dotace.

Technické informace

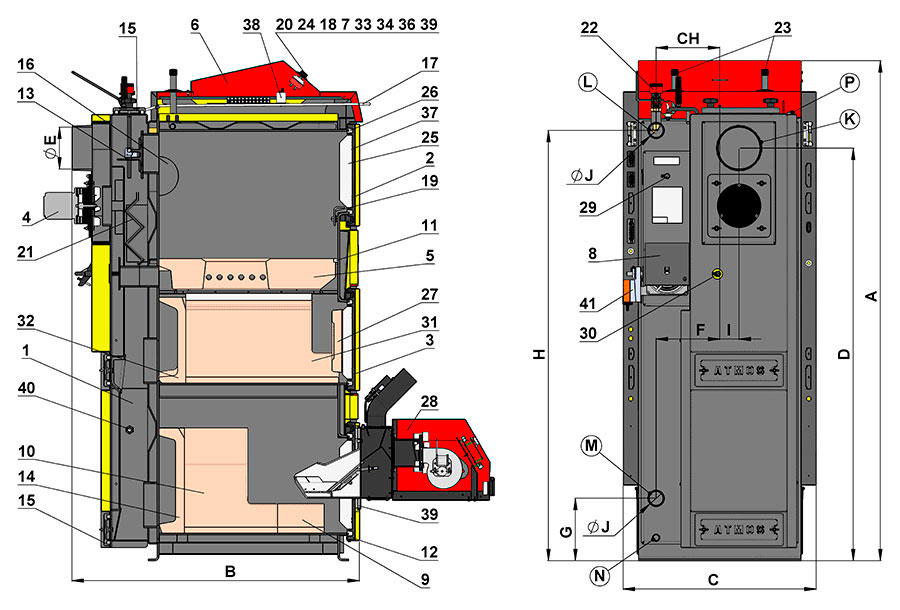

NÁKRES PRO KOTLE DCxxSP(X)

LEGENDA K NÁKRESU PRO KOTLE DCxxSP(X)

1.Těleso kotle20.Vypínač s kontrolkou
2.Dvířka plnící (vrchní)21.Brzdič (pouze DC30SPX)
3.Dvířka popelníková (prostřední)22.Regulátor výkonu - Honeywell FR 124
4.Odtahový ventilátor23.Chladící smyčka proti přetopení
5.Žáruvzdorná tvarovka - tryska24.Regulační termostat
6.Ovládací panel25.Výplň dvířek - Sibral
7.Bezpečnostní termostat (Pozor - při přetopení nutno zamáčknout)26.Těsnění dvířek - šňůra 18x18
8.Regulační klapka27.Žáruvzdorná tvarovka - půlměsíc (clona dvířek)
9.Žáruvzdorná tvarovka - prodloužení kulového prostoru - (pelety)28.Hořák na pelety ATMOS A25 (pro modely DCxxSP(X), CxxSP) - Kód: H0048
10.Žáruvzdorná tvarovka - kulový prostor - (pelety)31.Žáruvzdorná tvarovka - kul. prostor - (dřevo)
11.Těsnění - trysky - 12x1232.Žáruvzdorná tvarovka - zadní čelo kul. prostoru - (dřevo)
12.Dvířka - pro hořák na pelety (spodní)33.Termostat na čerpadlo
13.Roztápěcí záklopka34.Pojistka (6,3A) T6,3A/1500 - typ H
14.Žáruvzdorná tvarovka - zadní čelo kulového prostoru - (pelety)35.Spalinový termostat
15.Čistící víko36.Přepínací vypínač I-0-II (dřevo-0-pelety)
16.Clona primárního vzduchu37.Koncový spínač s tlačítkem
17.Táhlo zatápěcí záklopky38.Kondenzátor pro odtahový ventilátor - 1 μF
18.Teploměr39.Sibralové těsnění pod hořák
19.Clona topeniště40.Měřící místo pro analyzátor spalin
41.Servopohon Belimo s klapkou

Technické informace

NÁKRES PRO KOTEL C18SP

LEGENDA K NÁKRESU PRO KOTEL CxxSP

1.Těleso kotle27.Žáruvzdorná tvarovka - půlměsíc (clona dvířek) - uhlí
2.Dvířka plnící (vrchní)28.Hořák na pelety ATMOS A25 (pro modely DCxxSP(X), CxxSP) - Kód: H0048
3.Dvířka popelníková (prostřední)29.Výplň dvířek - Sibral - s otvorem pro hořák
4.Odtahový ventilátor30.Clona přívodu primárního vzduchu
5.Žáruvzdorná tvarovka - kostka31.Žáruvzdorná tvarovka - kulový prostor - pelety
6.Ovládací panel32.Žáruvzdorná tvarovka - zadní čelo kulového prostoru - pelety
7.Bezpečnostní termostat (Pozor - při přetopení nutno zamáčknout)33.Termostat na čerpadlo
8.Regulační klapka34.Pojistka (6,3A) T6,3A/1500 - typ H
9.Rošt (segment)35.Spalinový termostat
10.Žáruvzdorná tvarovka - kulový prostor - uhlí36.Přepínací vypínač I-0-II (uhlí-0-pelety)
11.Roštová trubka37.Koncový spínač s tlačítkem
12.Dvířka - pro hořák na pelety (spodní)38.Kondenzátor pro odtahový ventilátor - 1 μF
13.Roztápěcí záklopka39.Sibralové těsnění pod hořák
14.Žáruvzdorná tvarovka - zadní čelo kulového prostoru - uhlí40.Měřící místo pro analyzátor spalin
15.Čistící víčko (vrchní, prostřední, spodní)41.Regulace sekundárního vzduchu
16.Roštovací páka42.Regulace primárního vzduchu
17.Táhlo zatápěcí záklopky43.Těsnění dvířek - šňůra 18x18 - velká dvířka
18.Teploměr44.Clona topeniště - zadní
19.Clona rámečku / clona topeniště - přední45.Trubkový výměník (trubkovnice)
20.Vypínač s kontrolkou46.Servopohon Belimo s klapkou
22.Regulátor výkonu - Honeywell FR 124Khrdlo kouřovodu
23.Chladící smyčka proti přetopeníLvýstup vody z kotle
24.Regulační termostatMvstup vody do kotle
25.Výplň dvířek - SibralNnátrubek pro napouštěcí kohout
26.Těsnění dvířek - šňůra 18x18Pnátrubek pro čidlo ventilu ovládajícího chladící smyčku
 C18SPC25SPDC18SPDC25SPDC30SPXDC32SP
A166517351665166516651742
B757757757957957957
C643643643643643678
D137512161375137513751448
E150 (152)150 (152)150 (152)150 (152)150 (152)150 (152)
F656565656570
G207207207207207184
H143615061436143614361507
CH212212212212212212
I212212212212212212
J6/4"6/4"6/4"6/4"6/4"6/4"
TECHNICKÁ DATA C18SPC25SPDC18SPDC25SPDC30SPXDC32SP
Jmenovitý výkonkW202520273540
Výkon kotle na pelety (DCxxSP)kW4,5 - 154,5 - 184,5 - 156 - 202424
Předepsané palivo pro ruční přikládáníHnědé uhlí ořech 1
o výhřevnosti
17 - 20 MJ/kg-1
Suché dřevo o výhřevnosti 15 - 17 MJ.kg-1
o obsahu vody 12 - 20 %, průměru 80 - 150 mm
Palivo pro automatické přikládání - pelety (preferované DCxxSP(SPX))Kvalitní pelety o průměru 6 - 8 mm o výhřevnosti 15 - 18 MJ.kg-1
Maximální délka dřevamm330 (na zátop)330 (na zátop)330530530530
Objem palivové šachtydm3667366100100140
Hmotnost kotlekg461486435531537596
Předepsaný tah komínaPa202020232324
Objem vody v kotlil788678109109160
Maximální pracovní přetlak vodykPa250250250250250250
Připojovací napětíV/Hz230 / 50
Teplota spalin při jmenovitém výkonu na uhlí / dřevo°C169163157177177185
Teplota spalin při jmenovitém výkonu na pelety°C110140109139139139
Účinnost kotle pelety / dřevo (uhlí)%92,5 / 88,991,8 / 89,292,5 / 90,191,2 / 89,991,2 / 89,991,2 / 88,9
Třída kotle555555
Třída energetické účinnostiA+A+A+A+A+A+
Dotované kotle v ČR   ✓
