Kompaktní automatické kotle na pelety

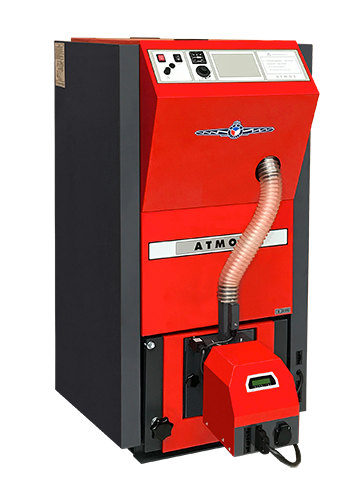

Teplovodní kotle ATMOS D10PX, D15PX, D20PX D25PX jsou určeny pro komfortní vytápění rodinných domů, chalup a ostatních objektů peletami. Kotle jsou dodávány jako kompletní zařízení se zabudovaným dopravníkem, zásobníkem na pelety o objemu 65 l / 175 l / 215 l a hořákem na pelety ATMOS A25. Jejich kompaktní řešení umožňuje instalaci do malých kotelen.

Konstrukce kotle

Kotle jsou konstruovány pro elektronicky řízené spalování pelet s automatickým zapalováním paliva. Hořák na pelety je zabudován v přední části kotle ve dvířkách spodní spalovací komory. Tato komora je vyložena keramickými tvarovkami pro ideální dohoření plamene s vysokou účinností a slouží také jako prostor pro popel. V zadní části kotle je umístěn trubkový výměník osazený segmentovými brzdiči s funkcí hrubého (provozního) čištění bez nutnosti jejich vyndávání.

Těleso kotlů je vyrobeno jako svařenec z ocelových plechů o síle 3 - 5 mm. Zvenčí tepelně izolováno minerální plstí a sibralovou izolací, vloženou pod plechové kryty vnějšího pláště kotlů.
Ve vrchní části je umístěn zásobník paliva, ze kterého jsou pelety dopravovány do hořáku pomocí šnekového dopravníku. Dávkování paliva je řízeno zcela automaticky. V přední části kotlů je panel s hlavním vypínačem, vypínačem hořáku na pelety (L2) pro případ čištění, provozním (kotlovým regulačním) termostatem, bezpečnostním termostatem, teploměrem a pojistkou 6,3 A.
Kotle DxxPX jsou vybaveny odtahovým ventilátorem (mimo D10PX).
Kotel není vybaven chladící smyčkou proti přetopení, neboť díky malému množství paliva v hořáku nehrozí přetopení kotle při výpadku elektrické energie.



Výhody speciálních kompaktních kotlů ATMOS nové konstrukce

  • Kompaktní rozměry pro malé kotelny
  • Vše v jednom – kotel a zásobník na pelety, dopravník a hořák
  • Velká keramická spalovací komora
  • Odtahový ventilátor – (mimo D10PX)
  • Trubkový výměník s možností provozního čištění
  • Vysoká účinnost nad 90 %
  • Velký komfort vytápění – plně automatický provoz kotle
  • Pohodlné vybírání popela – jednoduché čištění pouze zepředu
  • Malé rozměry a nízká hmotnost
  • Možnost osazení kotle pneumatickou dopravou pelet
  • Možnost osazení hořáku pneumatickým čištěním
  • Ekologické spalování – kotle dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189



 Kotle D10PX, D15PX, D20PX a D25PX splňují 5. emisní třídu, třída energetické účinnosti A+, požadavky na Ekodesign a jsou zařazeny mezi kotle pro Kotlíkové dotace.

Topení peletami

Pelety

Většina z nás už má nějaké zkušenosti s topením dřevem nebo dřevěnými briketami a to buď v kotlích či krbech. Tyto paliva jsou ve většině míst dostupná za více či méně slušné ceny. Novinkou, kterou ne každý zná jsou tzv. pelety, které se vyrábějí podobným způsobem jako dřevěné brikety, a to lisováním z odpadního dřeva (suchých pilin a hoblin) bez jakéhokoliv pojiva pod vysokým tlakem. Za kvalitní pelety považujeme pelety vyráběné pouze z měkkého dřeva bez kůry, tzv. bílé pelety, které nám zaručí bezproblémový a spolehlivý chod kotle. V dnešní době se však objevují výrobci, kteří přidávají do pelet biologická pojiva pro větší pevnost, především pro pneumatickou dopravu. Tyto pelety lze spalovat, ale je nutné počítat s vetší popelnatostí a nedopalem.

Pelety lze stejným způsobem vyrábět i z tvrdého dřeva nebo ze dřeva s kůrou. Vznikají tak tmavé pelety, které se spékají a způsobují u většiny hořáků velké problémy. V hořácích naší firmy je možné tyto pelety spalovat, ale je nutné čistit spalovací komoru hořáku jednou za den. Při spalování kvalitních pelet bez pojiv a kůry provádíme čištění spalovací komůrky hořáku jednou za 7 a 30 dní. Obdobné nebo dokonce ještě větší problémy nastávají při spalování pelet ze slámy a různých biologických odpadů, jako je makovina, cukrovarnické řízky, odpady z obilí atd. Tyto pelety obsahují vysoké množství chlóru a dusíku, a tak prudce zkracují životnost tělesa kotle, keramiky a komína. Proto vám je nemůžeme doporučit spalovat. Nejrozšířenější velikostí kvalitních dřevěných pelet je dnes průměr 6 a 8 mm a délce od 10 do 25 mm. Výhřevnost pelet je zhruba od 17 do19 MJ/kg podle typu paliva. Cena kvalitních pelet se dnes pohybují od výrobců, kterých je již v České republice mnoho od 4500,- do 6500,- Kč za tunu.

Pelety jsou v Čechách zatím dodávány nejčastěji v igelitových pytlích po 15 kg, nebo v žocích po 800 kg. V zahraničí, ale nově i v Čechách jsou pelety dopravovány za pomocí cisteren z kterých vám palivo natankují do libovolného zásobníku, stejně jako u LTO. Je však nutné dodržet několik zásad, které zabraňují jejich rozdrcení při pneumatické dopravě.
Především je nutné zabránit, aby nedopadaly přímo na tvrdou stěnu zásobníku, ale na plentu, která je zavěšena ve středu zásobníku od stropu. Zabezpečíme tak rovnoměrné plnění zásobníku a zamezíme jejich drcení na drobné pelety a prach. Důležité je však, aby pelety byly uskladněny v suchém prostoru, proto aby se nerozpadly.

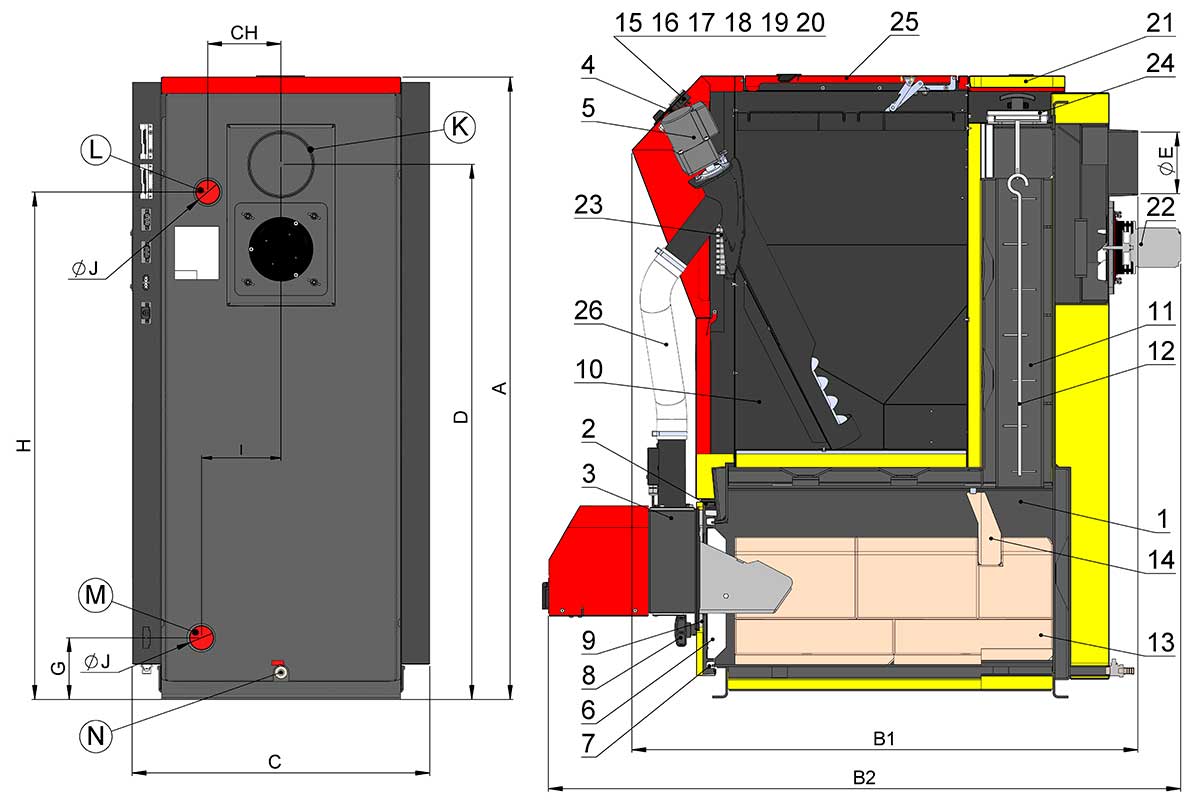

Technické informace

1.Těleso kotle16.Hlavní vypínač (červený)
2.Dvířka čistící17.Regulační (kotlový) termostat
3.Hořák na pelety ATMOS A2518.Vypínač hořáku (černý)
4.Ovládací panel19.Bezpečnostní termostat
5.Šnekový dopravník20.Pojistka T6,3A/1500
6.Výplň dvířek - Sibral velký s otvorem pro hořák21.Kryt čistícího víčka
7.Těsnění dvířek 18 x 18 mm22.Ventilátor - odtahový (mimo D10PX)
8.Uzávěr23.Kondenzátor pro odtahový ventilátor - 1μF
9.Izolace pod hořák24.Čistící víčko zadního kanálu
10.Zásobník paliva 65 l (D10PX) / 175 l (D15PX, D20PX) / 215 l (D25PX)25.Víko zásobníku
11.Trubkový výměník26.Propojovací hadice hořáku - Ø 65 mm - délka 550 mm (D15PX, D20PX, D25PX) - délka 480 mm (D10PX)
12.Brzdič s čistícím táhlem a madlemK.hrdlo kouřovodu
13.Žáruvzdorná tvarovka - dno topeniště + zadní čelo pro D10PXL.výstup vody z kotle
14.Žáruvzdorná tvarovka - clonaM.vstup vody do kotle
15.TeploměrN.nátrubek pro napouštěcí kohout
TYPD10PXD15PXD20PXD25PX
A1221141114111411
B1995114511451345
B21150144714471647
C594674674674
D1012121312131213
E128/130150/152150/152150/152
G140140140140
H950115011501150
CH166166166166
I180180180180
J6/4"6/4"6/4"6/4"
TECHNICKÁ DATA D10PXD15PXD20PXD25PX
Výkon kotlekW3 - 104 - 19,57 - 249 - 30
Výhřevná plocham21,51,722,2
Objem spalovací komorydm3658888132
Rozměr plnícího otvorumm542x480270x450270x450270x450
Předepsaný tah komínaPa13 / 0,13182218
Max. prac. přetlak vodykPa250 / 2,5250250250
Hmotnost kotlekg287231254263
Průměr odtahového hrdlamm128/130150/152150/152150/152
Krytí el. částiIP20
Elektrický příkon - při spuštěníW522/1042572/1092572/1092572/1092
Elektrický příkon - při provozuW42929292
Účinnost kotle%91,692,791,591,8
Teplota spalin při jmenovitém výkonu (pelety)°C117118142145
Hmot. průtok spalin při jmen. výkonu (pelety)kg/s0,0080,0110,0150,018
Předepsané palivo (preferované) kvalitní pelety o průměru 6 - 8 mm o délce 5 až 25 mm a výhřevnosti 16 - 19 MJ.kg-1 (bílé pelety)
Průměrná spotřeba paliva - pelet při jm. výkonukg.h-12,33,64,55,4
Objem vody v kotlil50767685
Hydraulická ztráta kotlembar0,190,200,200,22
Minimální objem vyrovnávací nádržel500500500500
Připojovací napětíV/Hz230/50
Třída kotle dle ČSN EN 303-5 5555
Třída energetické účinnosti A+A+A+A+
