Zplynovací kotle na uhlí a dřevo

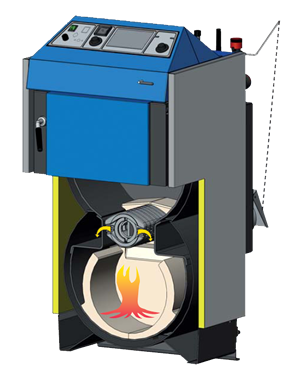

Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (zátop), na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na uhlí ATMOS

  • Možnost spalovat kvalitně hnědé uhlí a dřeva jako náhradního paliva
  • Velký zásobník paliva - dlouhá doba hoření
  • Vysoká účinnost 81 až 88 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
  • Ekologicky šetrnější spalování - kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
  • Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
  • Chladící smyčka proti přetopení – bez rizika poškození kotle
  • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
  • Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden u uhlí jednou denně)
  • Snadné čištění - (C25ST, C32ST, C50S - kotle s trubkovnicí)
  • Malé rozměry a nízká hmotnost
  • Vysoká kvalita

Kotle Cxx splňují všechny podmínky pro získání Kotlíkové dotace.

Technické informace

Zplynovací kotle na hnědé uhlí (dřevo)

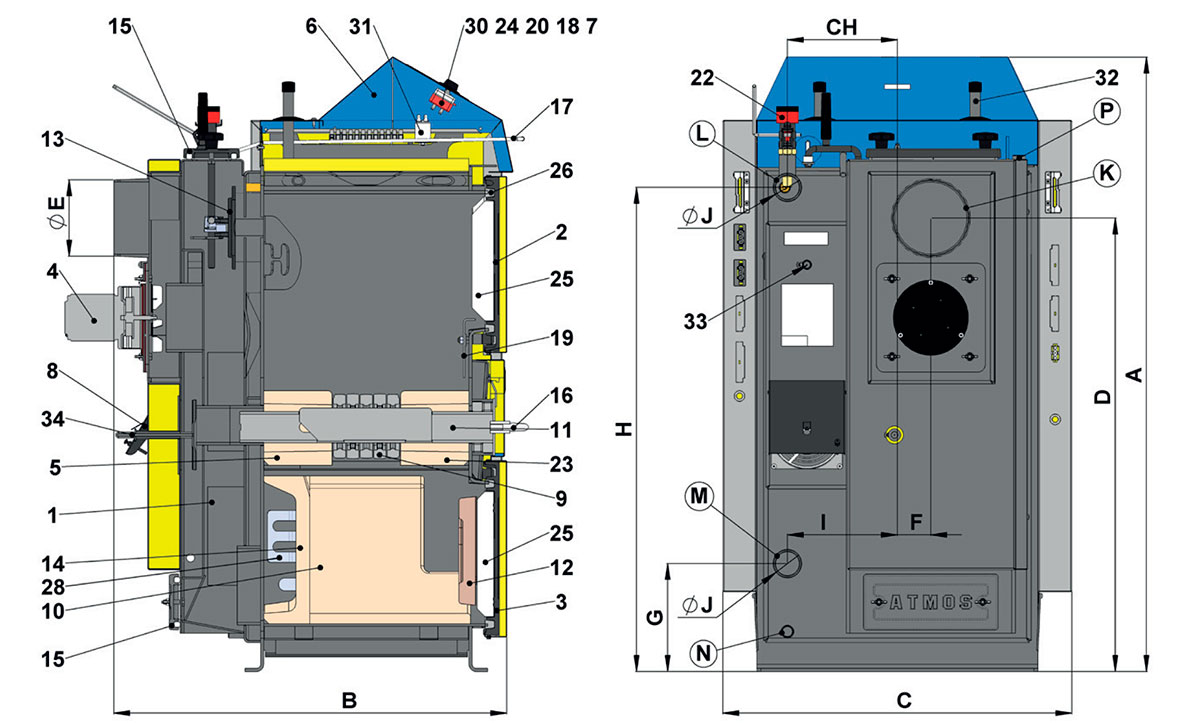

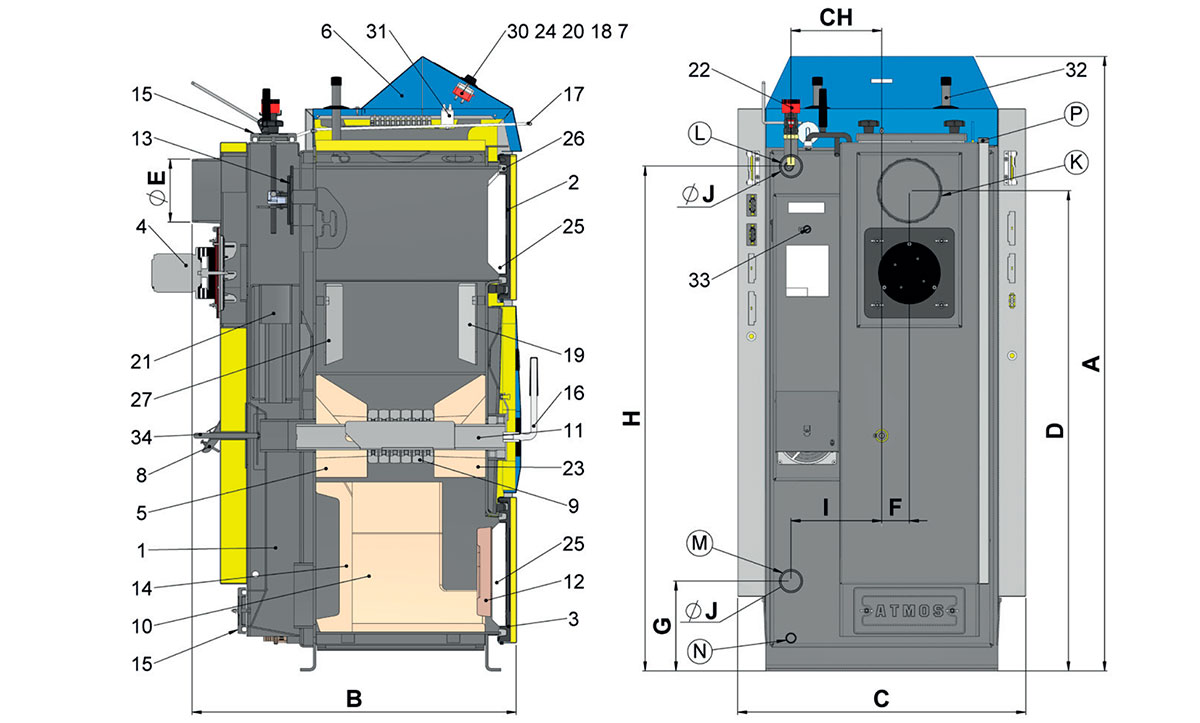

CxxS CxxST
1.Těleso kotle20.Vypínač
2.Dvířka plnící (vrchní)21.Trubkový výměník - trubkovnice (C25ST, C32ST, C50S)
3.Dvířka popelníková (spodní)22. Regulátor výkonu - HONEYWELL FR124
4.Ventilátor - odtahový (S)23.Žáruvzdorná tvarovka - kostka přední
5.Žáruvzdorná tvarovka - kostka zadní24.Regulační (kotlový) termostat ventilátoru
6.Ovládací panel25.Výplň dvířek - Sibral - slabý (32 mm)
7.Bezpečnostní termostat26.Těsnění dvířek - šňůra 18 x 18
8.Regulační klapka27.Clona topeniště - zadní
9.Rošt (segment)28.Brzdič - podél kulového prostoru (C50S)
10.Žáruvzdorná tvarovka - kulový prostor30.Spalinový termostat
11.Roštová trubka31.Kondenzátor pro odtahový ventilátor - 1μF
12.Žáruvzdorná tvarovka - půlměsíc (clona dvířek)32.Chladící smyčka proti přetopení
13.Roztápěcí záklopka33.Regulace primárního vzduchu
14.Žáruvzdorná tvarovka - zadní čelo kulového prostoru34.Regulace sekundárního vzduchu
15.Víko čistícíK.hrdlo kouřovodu
16.Roštovací pákaL.výstup vody z kotle
17.Táhlo roztápěcí záklopkyM.vstup vody do kotle
18. TeploměrN.nátrubek pro napouštěcí kohout
19.Clona rámečku, clona topeniště - předníP.nátrubek pro čidlo ventilu ovládajícího chladící smyčku
TYPC15SC18SC25STC32STC40SC50S
A118511851435143514351435
B6587587588589581117
C595675*675*675*675*675*
D8748741121112111211115
E150/152150/152150/152150/152150/152150/152
F656565656578
G210210210210210210
H9339331177117711771177
CH212212212212212212
I212212212212212212
J6/4"6/4"6/4"6/4"2"2"
* šířka kotle po demontáži bočních kapot je 555 mm
TECHNICKÁ DATA C15SC18SC25STC32STC40SC50S
Jmenovitý výkonkW162025324048
Předepsaný tah komínaPa / mbar16 / 0,1620 / 0,2023 / 0,2325 / 0,2528 / 0,2828 / 0,28
Hmotnost kotlekg273295379415434492
Objem vody v kotlil374568747795
Obsah násypky (přikládací komory)dm3 (l)456090110135135
Elektrický příkonW505050505050
Připojovací napětíV/Hz230/50230/50230/50230/50230/50230/50
Předepsané palivo (preferované)Hnědé uhlí ořech 1 o výhřevnosti 17 - 20 MJ/kg-1
Náhradní palivo (zátop)Suché dřevo o výhřevnosti 15 - 18 MJ/kg-1, průměr 80 - 120 mm a o vlhkosti 12 - 20 %
Maximální délka dřevamm250330330430530530
Minimální teplota vratné vody při provozu°C656565656565
Teplota spalin při jmenovitém výkonu°C141169164181225230
Účinnost v celém rozsahu výkonu%90,488,988,988,685,490,0
Třída kotle dle ČSN EN 303-5 555545
Třída energetické účinnosti BCCCCB
Dotované kotle v ČR ✓✓✓✓✓

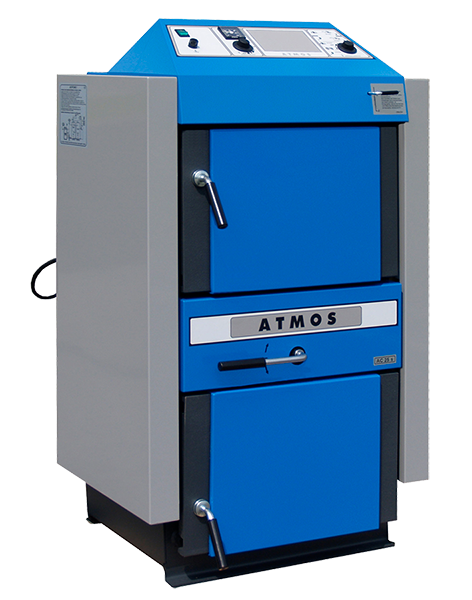

Zplynovací kotle na hnědouhelné brikety a černé uhlí

sou konstruovány pro spalování hnědouhelných briket a černého uhlí na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušžce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný nerezový otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín. Primární a sekundární vzduch je předehříván na vysokou teplotu pro dosažení vysoké účinnosti a kvalitního spalování

Předepsaným palivem jsou hnědouhelné brikety o výhřevnosti 19 - 23 MJ.kg-1 a kvalitní černé uhlí OŘECH 1 o výhřevnosti 20 - 30 MJ.kg-1.

Výhody zplynovacích kotlů ATMOS na hnědouhelné brikety a černé uhlí

  • Velký zásobník paliva - dlouhá doba hoření
  • Vysoká účinnost - primární i sekundární vzduch je předehříván na vysokou teplotu
  • Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
  • Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
  • Chladící smyčka proti přetopení – bez rizika poškození kotle
  • Automatické vypnutí kotle po dohoření paliva – spalinový termostat
  • Pohodlné vybírání popela – velký keramický spalovací prostor pro popel
  • Snadné čištění - (AC35S kotel s trubkovnicí)
  • Malé rozměry a nízká hmotnost
  • Vysoká kvalita

Kotle ACxx splňují všechny podmínky pro získání Kotlíkové dotace.

Technické informace

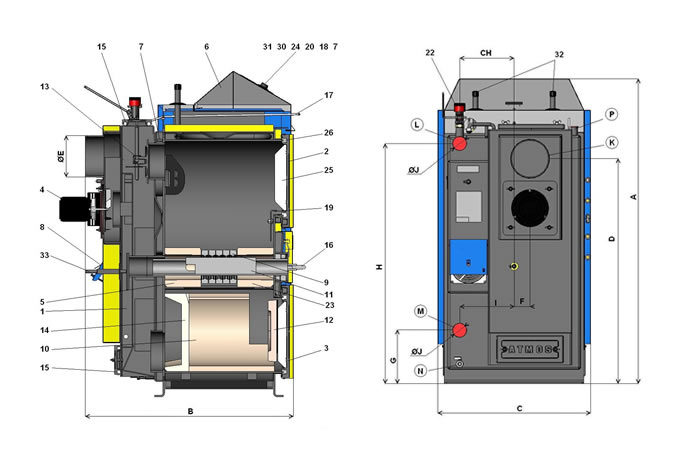

Zplynovací kotle na hnědouhelné brikety a černé uhlí

TYPAC25S
A1185
B758
C675*
D874
E150/152
F65
G210
H933
CH212
I212
J6/4"
* šířka kotle po demontáži bočních kapot je 555 mm
TECHNICKÁ DATA AC25S
Jmenovitý výkonkW26
Předepsaný tah komínaPa / mbar20 / 0,20
Hmotnost kotlekg297
Objem vody v kotlil45
Obsah násypky (přikládací komory)dm3 (l)60
Elektrický příkonW50
Připojovací napětíV/Hz230/50
Předepsané palivo (preferované)hnědouhelné brikety o výhřevnosti 19 - 23 MJ.Kg-1
Předepsané palivočerné uhlí OŘECH 1 o výhřevnosti 20 - 30 MJ.kg-1
Náhradní palivo (zátop)suché dřevo o výhřevnosti 15 - 17 MJ.kg-1, obsah vody 12 - 20 %, průměr 80 - 150 mm
Maximální délka dřevamm330
Minimální teplota vratné vody při provozu°C65
Teplota spalin při jmenovitém výkonu°C177
Účinnost v celém rozsahu výkonu%90,4
Třída kotle dle ČSN EN 303-5 5
Třída energetické účinnosti C
Dotované kotle v ČR ✓
