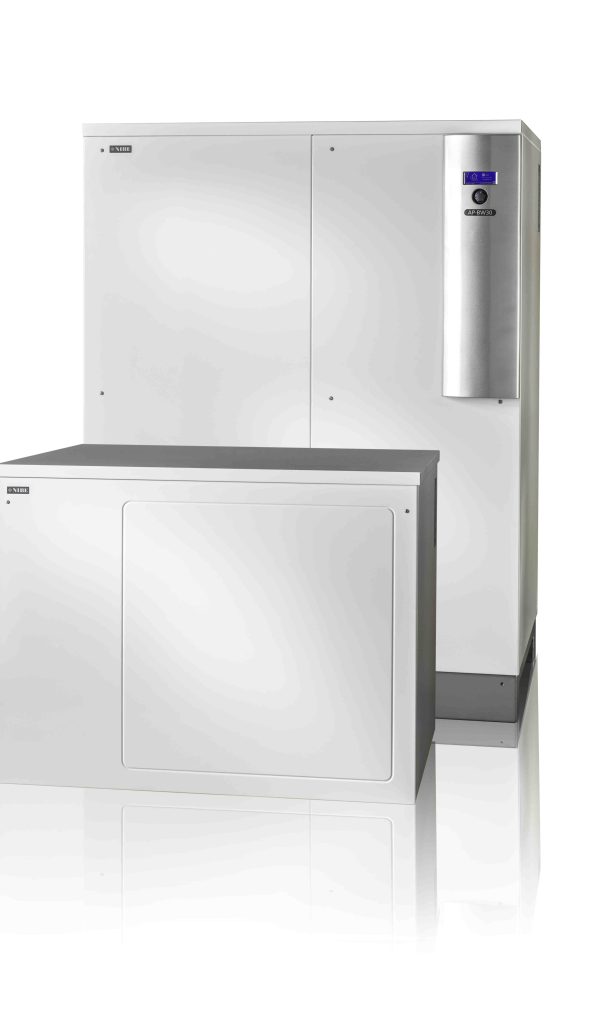

Základní informace o tepelném čerpadle NIBE AP-BW30
- Tepelná čerpadla země-voda (voda-voda) s výkonem až 160 kW
- Ohřev a chlazení v jedné jednotce
- Regenerace primárního okruhu pomocí odpadního tepla
- Možnost spojování do kaskády až 4 jednotek s velmi vysokým tepelným výkonem
– kombinace do 4 ks jednotek 29-69 kW (kaskáda až 276 kW)
– kombinace do 4 ks jednotek 85-160 kW (kaskáda až 640 kW s možností použití více kaskád)
- Nízká hladina hluku do 39 dB(A)
- Jednokompresorová tepelná čerpadla (29-69 kW)
- Dvoukompresorová tepelná čerpadla (85-160 kW)
- Malé požadavky na prostor
- Rám je akustický zcela izolován od jednotky
- Vysokoteplotní verze s výstupní teplotou až 70°C (29-69 kW)
- Pevná konstrukce
- Snadná přeprava
Více informací o tepelném čerpadle NIBE AP-BW30
Tepelné čerpadlo vhodné především pro komerční objekty – obytné domy, průmyslové objekty a administrativní budovy, kde použití tepelných čerpadel velmi sníží náklady na vytápění a navíc je to zdroj šetrný k životnímu prostředí.
Při instalaci čtyř jednotek v kaskádě získáte kapacitu až 640 kW. Řízení kaskády je optimalizováno tak, aby byl provoz maximálně ekonomický.
Tepelná čerpadla NIBE AP-BW30 je možné využívat i v průmyslových procesech k chlazení a topení.
Komunikační protokol BACnet/IP umožňuje začlenění tepelných čerpadel NIBE do systému inteligentního řízení budov.
NIBE AP-CS 2.0 ovládací panel
- intuitivní ovládání pomocí otočného ovladače
- plně grafický displej
- port USB (pro čtení dat nebo aktualizace softwaru)
- automatický program vysoušení podlahového systému topení
- průvodce spouštěním
- nastavení různých pracovních režimů
- ekvitermní řízení až 4 topných okruhů
Technické parametry
Název | AP-BW30-20H | AP-BW30-37 | AP-BW30-45 | AP-BW30-58 | AP-BW30-69 | AP-BW56H |
Výkon(kW)/COP při 0/35 °C1) 1 kompresor | 27,5/4,3 | 37,2/4,80 | 45,0/4,80 | 57,6/4,8 | 68,5/4,60 | 53,8/4,50 |
Výkon(kW)/COP při 0/45 °C1) 1 kompresor | 26,7/3,40 | 35,8/3,70 | 42,7/3,70 | 55,8/3,80 | 66,1/3,60 | 52,9/3,80 |
Výkon(kW)/COP při 7/35 °C 1 kompresor | 33,2/5,10 | 45,4/5,60 | 55,0/5,70 | 71,1/5,80 | 84,1/5,40 | 65,9/5,20 |
Výkon(kW)/COP při 0/50 °C 1 kompresor | 25,9/2,70 | 34,8/2,90 | 41,1/2,90 | 54,1/3,00 | 64,6/2,90 | 52,1/3,10 |
Provozní teploty, primární okruh [°C] | -5 – +25 | |||||
Průměrná vnější hladina akustického tlaku v 1m od zařízení [dB (A)] | 43 | 39 | 41 | 42 | 44 | |
Hladina akustického výkonu EN12102 [dB] | 58 | 54 | 56 | 57 | 59 | |
Typ chladiva / hmotnost [-/kg] | R134a/6,2 | R410A/7,2 | R410A/8,2 | R410A/11,2 | R410A/13,4 | R134a/12,8 |
Napájení tepelného čerpadla [-/A] | 3-PE/400V50Hz | |||||
Jištění pro tepelné čerpadlo 2) | C40/3 | C32/3 | C40/3 | C50/3 | ||
Hmotnost [kg] | 319 | 371 | 385 | 441 | 484 | 521 |
Šířka x hloubka x výška [mm] | 1350x813x1030 (včetně rámu) |
COP= Topný faktor
1) standardní bod dle EN 14511
2) dodržujte místní přepisy
Právo na konstrukční změny a modifikace vyhrazeno.
Název | AP-BW30-85H |
AP-BW30-100 |
AP-BW30-125 | AP-BW30-160 |
Výkon(kW)/COP při 0/35 °C1) 2 kompresory | 88,0/4,1 | 107,5/4,3 | 125/4,3 | 161,1/4,4 |
Výkon(kW)/COP při 0/35 °C1) 1 kompresor | 46,5/4,2 | 57,0/4,4 | 66,3/4,4 | 85,6/4,5 |
Výkon(kW)/COP při 0/45 °C1) 2 kompresory | 46,5/3,2 | 107,6/3,1 | 125,2/3,1 | 161,8/3,2 |
Výkon(kW)/COP při 0/45 °C1) 1 kompresor | 42,5/3,2 | 57,0/3,2 | 66,4/3,2 | 85,8/3,3 |
Výkon(kW)/COP při 7/35 °C1) 2 kompresory | 78,0/3,8 | 96,5/3,9 | 112,3/3,9 | 145,1/4,0 |
Výkon(kW)/COP při 7/35 °C1) 1 kompresor | 40,5/4,0 | 51,2/4,0 | 59,5/4,0 | 76,9/4,1 |
Výkon(kW)/COP při 0/50 °C1) 2 kompresory | 76,0/2,8 | 95,2/2,8 | 110,8/2,8 | 143,2/2,9 |
Výkon(kW)/COP při 0/50 °C1) 1 kompresor | 39,5/3,0 | 50,5/2,9 | 58,7/2,9 | 75,9/2,9 |
Provozní teploty, primární okruh [°C] | -5 – +25 | |||
Průměrná vnější hladina akustického tlaku v 1m od zařízení [dB (A)] | 64 | 62 | 64 | 66 |
Typ chladiva / hmotnost [-/kg] | R134a/17,0 | R407A/19,0 | R407A/18,8 | R407A/20,7 |
Napájení tepelného čerpadla [-/A] | 3-PE/400V50Hz | |||
Jištění pro tepelné čerpadlo 2) | C80/3 | C100/3 | C125/3 | C125/3 |
Hmotnost [kg] | 935 | 870 | 935 | 1000 |
Šířka x hloubka x výška [mm] | 1400x913x1847 |
COP= Topný faktor
1) standardní bod dle EN 14511
2) dodržujte místní přepisy
Právo na konstrukční změny a modifikace vyhrazeno.
