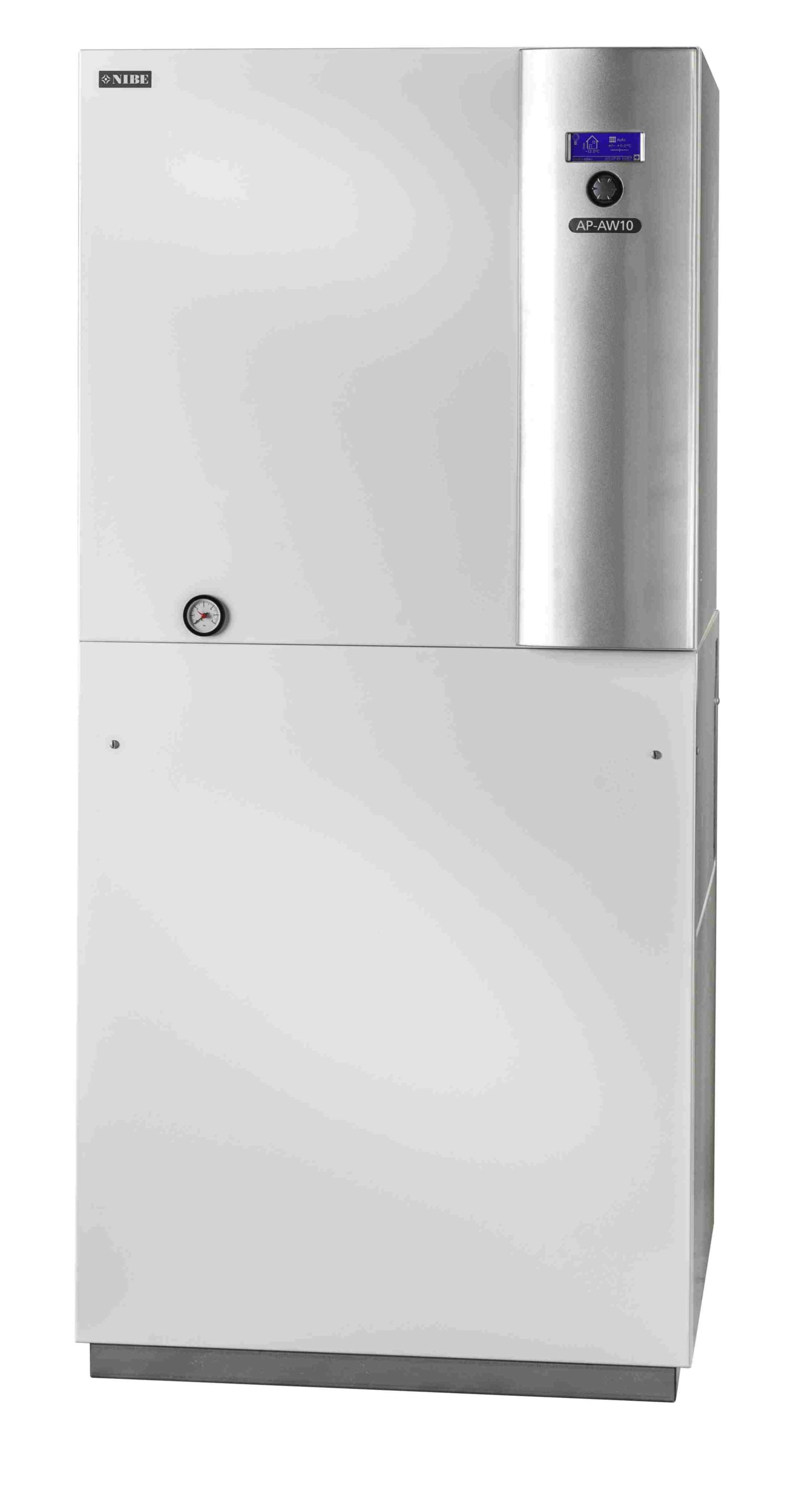

Základní informace o tepelném čerpadle NIBE AP-AW10
Kompaktní tepelné čerpadlo vzduch-voda NIBE AP-AW10 je určeno k vnitřní instalaci bez venkovní jednotky s vestavěným elektrokotlem, expanzní nádobou, taktovacím zásobníkem a trojcestným ventilem pro ohřev teplé vody.
Tepelné čerpadlo NIBE AP-AW10 má velmi tichý provoz a inteligentní řídicí systém.
Tepelné čerpadlo NIBE AP-AW10 pouze kompresorem zajistí teplotu topné vody až 60°C. Funkce do venkovní teploty –20°C.
Tepelné čerpadlo NIBE AP-AW10 je dostupné ve výkonech 6, 8, 10 a 12 kW (při A2/W35°C dle EN 14511).
Univerzální provedení (pravé i levé).
Více informací o tepelném čerpadle NIBE AP-AW10
Tepelná čerpadla NIBE AP-AW10 jsou určena pro všechny druhy topných systémů v novostavbách i rekonstrukcích.
Kompaktní jednotka NIBE AP-AW10 obsahuje
- Scroll kompresor se všemi prvky pro řízení chladícího okruhu
- elektrický rozvaděč s jednotkou měkkého startu kompresoru
- čidla pro sledování teplot a tlaku na vstupu a výstupu topné vody
- svod kondenzátu
- odpadní hadici pro pojistný ventil
- čidlo venkovní teploty
- přepínací ventil pro ohřev teplé vody
- elektrokotel
- expanzní nádobu
- taktovací zásobník
Příslušenstvím jsou originální vzduchovody NIBE o rozměru 700 x 700 mm, které představují kompletní řešení pro napojení přívodu vzduchu do a z tepelného čerpadla vně objektu.
Výhody originálních vzduchovodů
- kompletní, optimalizovaný systém (včetně průchodek stěnami)
- velmi účinně pohlcuje hluk
- snadné propojení a tím i snadná montáž
- vysoce kvalitní konstrukce
NIBE AP-CS 2.0 ovládácí panel
- intuitivní ovládání pomocí otočného ovladače
- plně garfický displej
- port USB (pro čtení dat nebo aktualizaci softwaru)
- automatický porgram vysoušení systému podlahového topení
- průvodce spuštěním
- nastavení různých pracovních režimů
- ekvitermní řízení až 4 několika topných okruhů
Komunikační protokol BACnet/IP umožňuje začlenění tepelných čerpadel NIBE do systému inteligentního řízení budov.
Technické parametry
Název | AP-AW10-6C | AP-AW10-8C | AP-AW10-10C | AP-AW10-12C |
---|---|---|---|---|
Výkon(kW)/COP při 7/35 °C1) | 7,0/4,2 | 8,6/4,2 | 12,2/4,1 | 13,7/4,2 |
Výkon(kW)/COP při 7/45 °C1) | 6,8/3,5 | 8,5/3,5 | 11,8/3,3 | 13,5/3,3 |
Výkon(kW)/COP při 2/35 °C2) | 6,2/3,5 | 8,0/3,5 | 10,4/3,4 | 11,9/3,4 |
Výkon(kW)/COP při 10/35 °C2) | 7,3/4,3 | 9,1/4,3 | 13,1/4,3 | 14,6/4,4 |
Výkon(kW)/COP při -7/35 °C2) | 4,7/2,9 | 6,1/2,8 | 8,4/2,8 | 9,5/2,7 |
Provozní teploty, venkovní teplota [°C] | -20 – 35 | -20 – 35 | -20 – 35 | -20 – 35 |
Průměrná vnější hladina akustického tlaku v 1m od zařízení [dB (A)] | 47 | 47 | 47 | 47 |
Průměrná vnitřní hladina akustického tlaku v 1m kolem přívodu vzduchu [dB (A)] | 46 | 46 | 49 | 49 |
Připojení topného okruhu | R1″ AG | R1″ AG | R1″ AG | R5/4″ AG |
Typ chladiva / hmotnost [-/kg] | R407C/2,95 | R404A/3,2 | R404A/4,1 | R404A/4,5 |
Napájení tepelného čerpadla3) [-/A] | 3-PE/400V50Hz | 3-PE/400V50Hz | 3-PE/400V50Hz | 3-PE/400V50Hz |
Hmotnost [kg] | 290 | 295 | 300 | 305 |
Šířka x hloubka x výška [mm] | 845x745x1860 | 845x745x1860 | 845x745x1860 | 845x745x1860 |
COP= Topný faktor
1) standardní bod dle EN 14511
2) provozní bod dle EN 14511
3) dodržujte místní předpisy
* zpátečka teplé vody
** výstup teplé vody
Právo na konstrukční změny a modifikace vyhrazeno.
